PCB fabrikatzaile lehiakorra

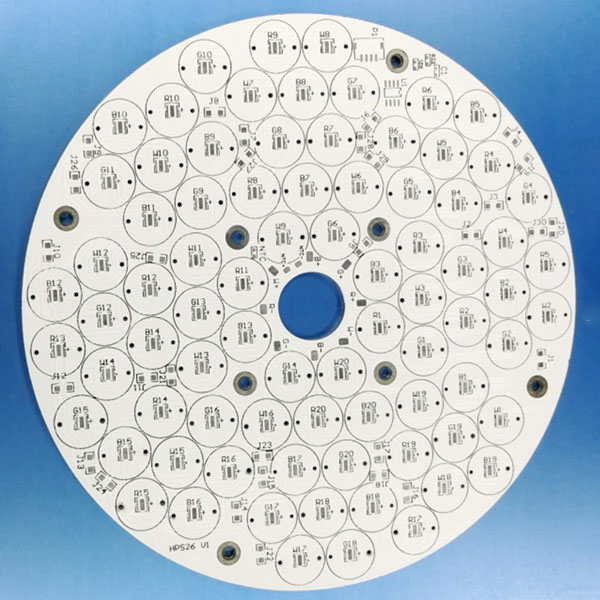

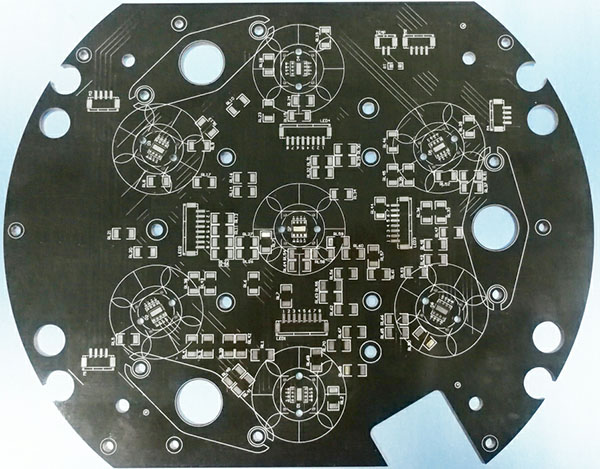

MCPCB Metal core PCBen laburdura da, aluminiozko PCB, kobre oinarritutako PCB eta burdinazko PCB barne.

Aluminiozko taula mota ohikoena da.Oinarrizko materiala aluminiozko nukleo batez osatuta dago, FR4 estandarra eta kobrea.Osagaiak hozten diren bitartean beroa metodo oso eraginkor batean xahutzen duen geruza termiko bat dauka.Gaur egun, aluminiozko PCB potentzia handiko irtenbide gisa hartzen da.Aluminiozko taulak zeramikazko taula hautsgarriak ordezkatu ditzake, eta aluminioak indarra eta iraunkortasuna ematen dio zeramikazko oinarriak ezin dituen produktu bati.

Kobrezko substratua metalezko substratu garestienetako bat da, eta bere eroankortasun termikoa aluminiozko substratuena eta burdinazko substratuena baino askotan hobea da.Maiztasun handiko zirkuituen beroa eraginkortasun handieneko xahupenerako egokia da, tenperatura altuko eta baxuko aldakuntza handia duten eskualdeetako osagaiak eta doitasuneko komunikazio ekipoak.

Isolamendu termikoko geruza kobrezko substratuaren oinarrizko ataletako bat da, beraz, kobre-paperaren lodiera gehienbat 35 m-280 m-koa da, eta horrek korronte garraiatzeko ahalmen handia lor dezake.Aluminiozko substratuarekin alderatuta, kobrezko substratuak beroa xahutzeko efektu hobea lor dezake, produktuaren egonkortasuna bermatzeko.

Aluminiozko PCBaren egitura

Zirkuitu Kobre Geruza

Zirkuitu kobre-geruza garatzen eta grabatu egiten da zirkuitu inprimatua osatzeko, aluminiozko substratuak FR-4 lodi bera baino korronte handiagoa eta arrastoaren zabalera bera baino korronte handiagoa eraman dezake.

Geruza isolatzailea

Geruza isolatzailea aluminiozko substratuaren oinarrizko teknologia da, batez ere isolamendu eta bero-eroapen funtzioak betetzen dituena.Aluminiozko substratu isolatzailea potentzia-moduluaren egiturako hesi termiko handiena da.Geruza isolatzailearen eroankortasun termikoa zenbat eta hobea izan, orduan eta eraginkorrago zabaltzen da gailuaren funtzionamenduan sortutako beroa, eta orduan eta tenperatura baxuagoa izango da,

Metalezko substratua

Zein metal mota aukeratuko dugu substratu metaliko isolatzaile gisa?

Hedapen termikoaren koefizientea, eroankortasun termikoa, indarra, gogortasuna, pisua, gainazaleko egoera eta metalezko substratuaren kostua kontuan hartu behar ditugu.

Normalean, aluminioa kobrea baino merkeagoa da.Eskuragarri dauden aluminiozko materialak 6061, 5052, 1060 eta abar dira.Eroankortasun termikoaren, propietate mekanikoen, propietate elektrikoen eta beste propietate berezi batzuen eskakizun handiagoak badaude, kobrezko plakak, altzairu herdoilgaitzezko plakak, burdinazko plakak eta siliziozko altzairuzko plakak ere erabil daitezke.

ren aplikazioaMCPCB

1. Audioa : Sarrera, irteera anplifikadorea, anplifikadore orekatua, audio anplifikadorea, potentzia anplifikadorea.

2. Elikatze-hornidura: Kommutazio-erreguladorea, DC / AC bihurgailua, SW erregulatzailea, etab.

3. Automobila: Erregulatzaile elektronikoa, pizte-kontrola, elikadura-kontrola, etab.

4. Ordenagailua: CPU plaka, diskete-unitatea, elikatze-gailuak, etab.

5. Potentzia-moduluak: Inbertsorea, egoera solidoko erreleak, zubi zuzentzaileak.

6. Lanparak eta argiztapena: energia aurrezteko lanparak, energia aurrezteko LED argi koloretsu ugari, kanpoko argiztapena, eszenatokiaren argiztapena, iturrien argiztapena
